台州CAD机械制图培训:CAD制图图纸比例怎么算

实际生活当中常用尺寸有:千米(公里)KM,米M,厘米(公分)CM,毫米MM。台州CAD机械制图培训

  它们都是以倍数单位为增长的10毫米=1厘米,100厘米=1米,1千米=1000米=100000厘米,1米=100厘米=1000毫米(图纸常用测量方法)。

  由于CAD或图纸绘制当中使用的通用尺寸单位为毫米mm,所以我们在画图的时候都必须以毫米为单位。但是在实际生活当中我们所使用的工具多以尺子为度量工具,可以使用米,厘米,毫米来做计算。

  图纸绘制(cad)时所用比例尺及计算:

  一,常见图纸比例尺(墙,地,顶):

  1:100图纸上一个单位测量尺寸等于实际尺寸100个单位长度1厘米单位=100厘米=1米。

  例如图纸上一厘米等于实际尺寸100厘米=1米=1000毫米,那么该图纸放大100倍就等于实际尺寸。

  1:200图纸上一个单位测量尺寸等于实际尺寸200个单位长度1=200。

  1:500图纸上一个单位测量尺寸等于实际尺寸500个单位长度1=500。

  二,常见图纸比例尺(制作方法,节点大样图,结构,细节图)1:10,1:20,1:25,1:50。

  小结:图纸比例尺越小那么该图纸代表的图形越大,例如:1:20,那么图纸放大20倍就为现实的实际尺寸,而1:100,那么图纸必须放大100倍才等于现实实际尺寸。

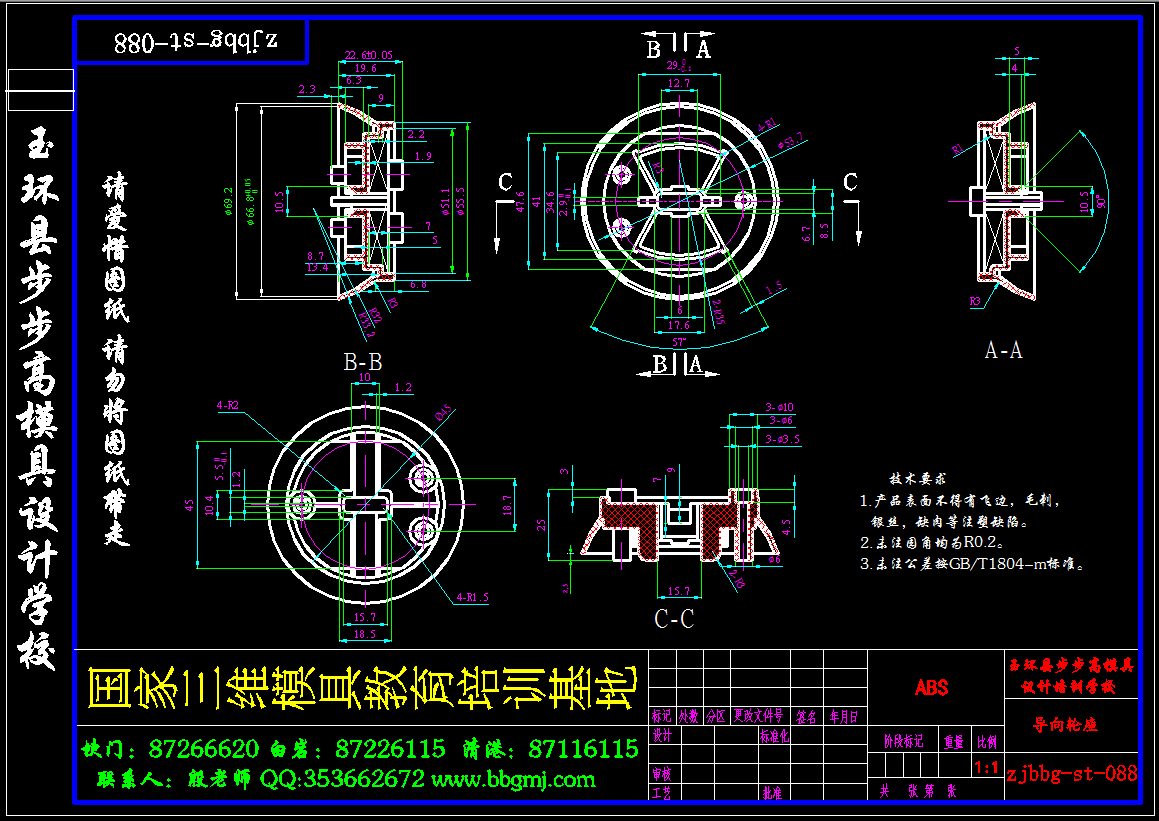

台州CAD机械制图培训

台州CAD机械制图培训

  三,图纸比例尺的计算及使用:

  例如,我们将实际测量得到的6米长度尺寸*4米宽度尺寸的图形画到图纸上该如何进行呢?台州CAD机械制图培训

  方法:

  1、首先需要测量计算你的图纸(图框)尺寸(观察该图纸是否足够绘制你所需要的图形);

  2、用度量工具(尺子)确定该使用多大的比例尺,如:1:100,那么6米M,6个单位换算过来等于6000毫米MM,4米M换算为4000毫米,在计算机当中需要输入6000和4000为单位,但是由于我们是在手绘图纸中表现尺寸,所以我们可以使用6厘米和4厘米为代表。这个时候我们觉得6*4厘米足够绘制图形到我们的图纸我们就可以使用1:100的比例尺单位。

  在计算机当中必须将实际尺寸转化为毫米MM,按一比一的毫米单位输入数值,而手绘图纸上我们就以尺子的单位厘米来做计算。
